德国慕贝尔碟形弹簧公司简介



Mubea致力于高质量碟形弹簧的生产已经有40多年的历史。由于碟形弹簧应用的广泛性，其范围遍布于从海底3000m的安全阀门系统到空间卫星。同时，我们还精通于生产复杂的精密冲压零件和高质量坚固件等相关组件。





Mubea可从仓库直接发运按照DIN2093标准和Mubea内部标准生产的各种型号碟形弹簧。可以生产外径直到800mm的普通碟形弹簧、内开槽型和外开槽型碟形碟簧以及波纹弹簧。从原材料在自己的冷轧厂加工开始，全部产品的生产都是自主进行。此外，所有模具的设计、制造和维护也均是在本工厂完成。除标准材料50CrV4，Mubea库存有不同种类的抗磁性材料，防腐蚀材料和耐高/低温材料，以满足产品的特殊应用要求。这使得我们可以对客户对非标准尺寸/材料碟形弹簧的要求作出快速响应。



Mubea碟形弹簧工厂



喷丸作为Mubea碟形弹簧的标准生产工序，对动态载荷条件下提高弹簧的疲劳寿命具有显著的优势。Mubea装备精良的实验室可以按照客户的要求进行各种性能测试。我们的高素质工程师团队始终致力于利用新技术、创新方法和创造力来为每个弹簧的应用领域，也包括为您，找到最优的解决方案。很高兴能和你进行良好的合作。



Mubea碟形弹簧Logo





 （返回顶部）

---



碟形弹簧特点

　　

碟形弹簧是用来承受轴向载荷的锥形环状盘片，根据其应用情况，碟形弹簧可以承受静态和动态载荷，主要参数为：

外径 De

内径 Di

材料厚度 t

自由高度Lo

碟形弹簧尺寸示意图



碟形弹簧由于其以下特点而不同于其他类型的弹簧：

小变形大承载能力

与其他类型的弹簧相比具有较好的空间利用率

通过碟形弹簧不同的组合方式可获得理想的加载特性





 （返回顶部）

---



碟形弹簧适用范围



由于碟形弹簧的广泛适应性，其应用涵盖了从3000米海底深处的安全阀门系统到空间人造卫星的各个领域，要求能够在-269度到500度的温度范围内工作。慕贝尔公司库存的原材料即使在这样苛刻的条件下，依然可以满足碟形弹簧承载和疲劳寿命的要求。此外，碟形弹簧表面可以采用耐久涂层保护处理，保证其在腐蚀性气体中的长效抗腐蚀性能。



碟形弹簧被用于机床工业、石油工业、汽车工业以及航空航天工业等领域。





 （返回顶部）

---

慕贝尔碟形弹簧产品简介



（1）普通碟形弹簧

DIN2093标准碟形弹簧（第一组，第二组，第三组）

Mubea公司内部标准碟形弹簧或客户要求的特殊尺寸弹簧

尺寸范围：外径8.0mm至800mm

DIN2093（DIN17221、DIN17222）标准材料和特殊材料

厚度0.5mm以上的碟形弹簧进行喷丸处理以提高疲劳寿命

普通碟形弹簧

　

（2）组合碟形弹簧

碟形弹簧通常是成组安装使用。Mubea可以按照客户要求提供预装配组合碟形弹簧或带导向装置的组合碟形弹簧。

预装配组合碟形弹簧可以方便客户安装

可以提供组合碟形弹簧的载荷-变形测试曲线（Mubea载荷测试机可以测试载荷达1000KN）

较小的载荷公差

100%载荷测试可验证正确的组合碟形弹簧设计

组合碟形弹簧

　　

（3）内外开槽形型碟形弹簧

尺寸范围：外径为20至30mm

开槽碟形弹簧均为按照特殊应用与客户合作开发

采用特殊生产工艺，保证严格的载荷公差，最大程度地满足疲劳寿命的要求。



（4）专用弹簧

必要情况下，Mubea可与客户共同开发专用弹簧以满足其特殊用途

　　

（5）波形弹簧

Mubea公司生产外径为20mm至300mm的波形弹簧。波形弹簧均是按照不同用户的特殊要求设计生产，通常用于提高自动变速箱的换档舒适性。





 （返回顶部）

---

碟形弹簧应用实例



（１）预装配组合碟形弹簧

设备制造、电站建造、机械制造

组合碟形弹簧用于锅炉悬挂系统。碟形弹簧组用于补偿支撑面的位置偏移，确保由于热膨胀引起载荷变化时，锅炉能够均匀下降。

预装配组合碟形弹簧



（2）过载离合器

设备制造、机械制造、汽车制造

在过载离合器中，碟形弹簧提供的载荷可以保证扭矩传递所需的摩擦力。载荷可以通过调整螺母精确调节，以便在发生过载时停止传递载荷。



（3）间隙补偿元件

设备制造、机械制造

碟形弹簧通常用于补偿装配元件间的几何公差。



（4）阀门

设备制造、机械制造、化工

在开启状态下，快速制动阀门内的组合碟形碟簧通过液压作用预先加载。发生故障时，液压压力下降，碟形碟簧组复位，阀门关闭，流动停止。在这种情况下，通常使用滚珠自定心碟形碟簧组。



（5）活塞复位弹簧

机械制造、汽车制造

联轴器卸载时，碟形弹簧确保液压促动活塞返回到初始位置。



（6）刀具卡紧元件

机械制造、模具制造

刀具卡紧元件内的组合碟形弹簧超到将刀具牢固的夹持于锥形夹具里的作用。



（7）安全系统用储能元件

断路器、机械制造

在液压弹簧机构中，能量储存通常通过组合碟形弹簧来实现

安全系统用储能元件



（8）缆索卡紧元件

设备制造

组合碟形弹簧在缆索夹与缆索间建立摩擦锁紧。根据缆索夹紧元件的结构，载荷可以是静态的或是动态的。



（9）弹簧促动制动器

设备制造、机械制造、汽车制造

在液压载荷下降至预设水平时，组合碟形弹簧产生制动载荷。





 （返回顶部）

---

碟形弹簧——慕贝尔，您强劲的合作伙伴



按照DIN2093分类

碟形弹簧的设计、检测和生产已按照DIN2092标准（碟形弹簧、计算）和DIN2093标准（碟形弹簧、尺寸、质量要求）进行了标准化。按照DIN2093标准，碟形弹簧可以分为三组：

第一组：盘片厚度 t 小于1.25mm

第二组：盘片厚度  t 从1.25mm至6mm

第三组：盘片厚度 t 大于6mm至14mm

第一组和第二组为无支撑面碟形弹簧，第三组为有支撑面碟形弹簧。



慕贝尔开发流程

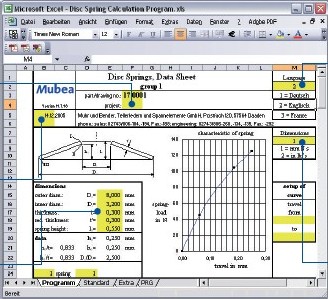

首先，我们提供碟形弹簧设施程序来进行设计。该程序基于DIN2093的相关公式编制而成。我们有一支高素质的工程师团队致力于为每一个弹簧的应用领域找到优化解决方案，包括选择正确的材料和表面防护处理。慕贝尔样件车间装备了所有必需的测试设备，产品开发过程中的样件制作均是在样间车间完成。

碟形弹簧设计



碟形弹簧材料

除采用50CrV4作为标准材料外，在高温、低温以及易腐蚀的环境中，可以采用特殊材料以满足特定的要求。如热稳定材料（1.4122、1.2567、1.4923），耐腐蚀材料（1.4310、1.4568、1.4401）以及镍基合金（2.4668、2.4669、2.4969）和铍铜合金（2.1247、2.4132）。



高疲劳寿命

几乎所有的慕贝尔碟形弹簧都在工厂内经过喷丸处理，以产生残余的压应办，从而使用产品具有高出DIN2093规定的疲劳寿命。



碟形弹簧防腐处理

标准的防腐处理工艺为锌-磷化处理加涂油。如果碟形弹簧工作的环境要求有更高的防腐蚀性能，则可选择以下的工艺：

锌-磷化加涂腊

镀锌

机械镀锌或镀铬

Delta Tone/Delta Seal涂层

达克罗涂层

电化学镀镍





 （返回顶部）

---

碟形弹簧尺寸型录

标准尺寸按照DIN2093标准和MUBEA工厂标准：材料51CrV4、材料号1.8159

                           外径 De                      内径 Di                      料厚度 t                     自由高度Lo



No.:	De	Di	t	t'	l0	h0	h0/t
17 0001	8	3.2	0.3		0.55	0.25	0.833
17 0002	8	3.2	0.4		0.6	0.2	0.5
17 0003	8	3.2	0.5		0.7	0.2	0.4
17 0004	8	4.2	0.2		0.45	0.25	1.25
17 0005	8	4.2	0.3		0.55	0.25	0.833
17 0006	8	4.2	0.4		0.6	0.2	0.5
17 0007	10	3.2	0.3		0.65	0.35	1.166
17 0008	10	3.2	0.4		0.7	0.3	0.75
17 0009	10	3.2	0.5		0.85	0.35	0.7
17 0010	10	4.2	0.4		0.7	0.3	0.75
17 0011	10	4.2	0.5		0.75	0.25	0.5
17 0012	10	4.2	0.6		0.85	0.25	0.416
17 0013	10	5.2	0.25		0.55	0.3	1.2
17 0014	10	5.2	0.4		0.7	0.3	0.75
17 0015	10	5.2	0.5		0.75	0.25	0.5
17 0016	12	4.2	0.4		0.8	0.4	1
17 0017	12	4.2	0.5		0.9	0.4	0.8
17 0018	12	4.2	0.6		1	0.4	0.666
17 0019	12	5.2	0.5		0.9	0.4	0.8
17 0020	12	5.2	0.6		0.95	0.35	0.583
17 0021	12	6.2	0.5		0.85	0.35	0.7
17 0022	12	6.2	0.6		0.95	0.35	0.583
17 0023	12.5	6.2	0.35		0.8	0.45	1.285
17 0024	12.5	6.2	0.5		0.85	0.35	0.7
17 0025	12.5	6.2	0.7		1	0.3	0.428
17 0026	14	7.2	0.35		0.8	0.45	1.285
17 0027	14	7.2	0.5		0.9	0.4	0.8
17 0028	14	7.2	0.8		1.1	0.3	0.375
17 0029	15	5.2	0.4		0.95	0.55	1.375
17 0030	15	5.2	0.5		1	0.5	1
17 0031	15	5.2	0.6		1.05	0.45	0.75
17 0032	15	5.2	0.7		1.25	0.55	0.785
17 0033	15	6.2	0.5		1	0.5	1
17 0034	15	6.2	0.6		1.05	0.45	0.75
17 0035	15	6.2	0.7		1.1	0.4	0.571
17 0036	15	8.2	0.7		1.1	0.4	0.571
17 0037	15	8.2	0.8		1.2	0.4	0.5
17 0038	16	8.2	0.4		0.9	0.5	1.25
17 0039	16	8.2	0.6		1.05	0.45	0.75
17 0040	16	8.2	0.9		1.25	0.35	0.388
17 0041	18	6.2	0.4		1	0.6	1.5
17 0042	18	6.2	0.5		1.1	0.6	1.2
17 0043	18	6.2	0.6		1.2	0.6	1
17 0044	18	6.2	0.7		1.4	0.7	1
17 0045	18	6.2	0.8		1.5	0.7	0.875
17 0046	18	8.2	0.7		1.25	0.55	0.785
17 0047	18	8.2	0.8		1.3	0.5	0.625
17 0048	18	8.2	1		1.5	0.5	0.5
17 0049	18	9.2	0.45		1.05	0.6	1.333
17 0050	18	9.2	0.7		1.2	0.5	0.714
17 0051	18	9.2	1		1.4	0.4	0.4
17 0052	20	8.2	0.5		1.15	0.65	1.3
17 0053	20	8.2	0.6		1.3	0.7	1.166
17 0054	20	8.2	0.7		1.35	0.65	0.928
17 0055	20	8.2	0.8		1.4	0.6	0.75
17 0056	20	8.2	0.9		1.5	0.6	0.666
17 0057	20	8.2	1		1.6	0.6	0.6
17 0058	20	10.2	0.4		0.9	0.5	1.25
17 0059	20	10.2	0.5		1.15	0.65	1.3
17 0060	20	10.2	0.8		1.35	0.55	0.687
17 0061	20	10.2	0.9		1.45	0.55	0.611
17 0062	20	10.2	1		1.55	0.55	0.55
17 0063	20	10.2	1.1		1.55	0.45	0.409
17 0064	22.5	11.2	0.6		1.4	0.8	1.33
17 0065	22.5	11.2	0.8		1.45	0.65	0.812
18 0001	22.5	11.2	1.25		1.75	0.5	0.4
17 0066	23	8.2	0.7		1.5	0.8	1.142
17 0067	23	8.2	0.8		1.55	0.75	0.937
17 0068	23	8.2	0.9		1.7	0.8	0.888
17 0069	23	10.2	0.9		1.65	0.75	0.833
17 0070	23	10.2	1		1.7	0.7	0.7
17 0071	23	12.2	1		1.6	0.6	0.6
18 0002	23	12.2	1.25		1.85	0.6	0.48
18 0003	23	12.2	1.5		2.1	0.6	0.4
17 0072	25	12.2	0.7		1.6	0.9	1.285
17 0073	25	12.2	0.9		1.6	0.7	0.777
18 0004	25	12.2	1.5		2.05	0.55	0.366
17 0074	28	10.2	0.8		1.75	0.95	1.187
17 0075	28	10.2	1		2	1	1
18 0005	28	10.2	1.25		2.25	1	0.8
18 0006	28	10.2	1.5		2.2	0.7	0.466
17 0076	28	12.2	1		1.95	0.95	0.95
18 0007	28	12.2	1.25		2.1	0.85	0.68
18 0008	28	12.2	1.5		2.25	0.75	0.5
17 0077	28	14.2	0.8		1.8	1	1.25
17 0078	28	14.2	1		1.8	0.8	0.8
18 0009	28	14.2	1.25		2.1	0.85	0.68
18 0010	28	14.2	1.5		2.15	0.65	0.433
17 0079	31.5	16.3	0.8		1.85	1.05	1.312
18 0011	31.5	16.3	1.25		2.15	0.9	0.72
18 0012	31.5	16.3	1.5		2.4	0.9	0.6
18 0013	31.5	16.3	1.75		2.45	0.7	0.4
18 0014	31.5	16.3	2		2.75	0.75	0.375
17 0080	34	12.3	1		2.2	1.2	1.2
18 0015	34	12.3	1.25		2.45	1.2	0.96
18 0016	34	12.3	1.5		2.7	1.2	0.8
18 0017	34	14.3	1.25		2.4	1.15	0.92
18 0018	34	14.3	1.5		2.55	1.05	0.7
18 0019	34	16.3	1.5		2.55	1.05	0.7
18 0020	34	16.3	2		2.85	0.85	0.425
17 0081	35.5	18.3	0.9		2.05	1.15	1.277
18 0021	35.5	18.3	1.25		2.25	1	0.8
18 0022	35.5	18.3	2		2.8	0.8	0.4
18 0023	40	14.3	1.25		2.65	1.4	1.12
18 0024	40	14.3	1.5		2.8	1.3	0.866
18 0025	40	14.3	1.75		3.05	1.3	0.742
18 0026	40	14.3	2		3.05	1.05	0.525
18 0027	40	16.3	1.5		2.8	1.3	0.866
18 0028	40	16.3	1.75		3.1	1.35	0.771
18 0029	40	16.3	2		3.1	1.1	0.55
18 0030	40	18.3	2		3.15	1.15	0.575
17 0082	40	20.4	1		2.3	1.3	1.3
18 0031	40	20.4	1.5		2.65	1.15	0.766
18 0032	40	20.4	2		3.1	1.1	0.55
18 0033	40	20.4	2.25		3.15	0.9	0.4
18 0034	40	20.4	2.5		3.45	0.95	0.38
18 0035	45	22.4	1.25		2.85	1.6	1.28
18 0036	45	22.4	1.75		3.05	1.3	0.742
18 0037	45	22.4	2.5		3.5	1	0.4
18 0038	48	16.3	1.5		3	1.5	1
18 0039	50	18.4	1.25		2.85	1.6	1.28
18 0040	50	18.4	1.5		3.15	1.65	1.1
18 0041	50	18.4	2		3.65	1.65	0.825
18 0042	50	18.4	2.5		4.15	1.65	0.66
18 0043	50	18.4	3		4.2	1.2	0.4
18 0044	50	20.4	2		3.5	1.5	0.75
18 0045	50	20.4	2.5		3.85	1.35	0.54
18 0046	50	22.4	2		3.6	1.6	0.8
18 0047	50	22.4	2.5		3.9	1.4	0.56
18 0048	50	25.4	1.25		2.85	1.6	1.28
18 0049	50	25.4	1.5		3.1	1.6	1.066
18 0050	50	25.4	2		3.4	1.4	0.7
18 0051	50	25.4	2.25		3.75	1.5	0.666
18 0052	50	25.4	2.5		3.9	1.4	0.56
18 0053	50	25.4	3		4.1	1.1	0.366
18 0054	56	28.5	1.5		3.45	1.95	1.3
18 0055	56	28.5	2		3.6	1.6	0.8
18 0056	56	28.5	2.5		4.2	1.7	0.68
18 0057	56	28.5	3		4.3	1.3	0.433
18 0058	60	20.5	2		4.2	2.2	1.1
18 0059	60	20.5	2.5		4.7	2.2	0.88
18 0060	60	20.5	3		5.2	2.2	0.733
18 0061	60	25.5	2.5		4.4	1.9	0.76
18 0062	60	25.5	3		4.65	1.65	0.55
18 0063	60	30.5	2.5		4.5	2	0.8
18 0064	60	30.5	2.75		4.75	2	0.727
18 0065	60	30.5	3		4.7	1.7	0.566
18 0066	60	30.5	3.5		5	1.5	0.428
18 0067	63	31	1.8		4.15	2.35	1.305
18 0068	63	31	2.5		4.25	1.75	0.7
18 0069	63	31	3		4.7	1.7	0.566
18 0070	63	31	3.5		4.9	1.4	0.4
18 0071	70	24.5	3		5.3	2.3	0.766
18 0072	70	24.5	3.5		6	2.5	0.714
18 0073	70	25.5	2		4.5	2.5	1.25
18 0074	70	30.5	2.5		4.9	2.4	0.96
18 0075	70	30.5	3		5.1	2.1	0.7
18 0076	70	35.5	3		5.1	2.1	0.7
18 0077	70	35.5	3.5		5.3	1.8	0.514
18 0078	70	35.5	4		5.8	1.8	0.45
18 0080	70	40.5	4		5.7	1.7	0.425
18 0082	70	40.5	5		6.4	1.4	0.28
18 0084	71	36	2		4.6	2.6	1.3
18 0085	71	36	2.5		4.5	2	0.8
18 0086	71	36	4		5.6	1.6	0.4
18 0088	80	30.5	2.5		5.3	2.8	1.12
18 0089	80	31	3		5.5	2.5	0.833
18 0090	80	31	4		6.1	2.1	0.525
18 0092	80	35.5	4		6.2	2.2	0.55
18 0094	80	36	3		5.7	2.7	0.9
18 0095	80	41	2.25		5.2	2.95	1.311
18 0096	80	41	3		5.3	2.3	0.766
18 0097	80	41	4		6.2	2.2	0.55
18 0099	80	41	5		6.7	1.7	0.34
18 0101	90	46	2.5		5.7	3.2	1.28
18 0102	90	46	3.5		6	2.5	0.714
18 0103	90	46	5		7	2	0.4
18 0105	100	41	4		7.2	3.2	0.8
18 0107	100	41	5		7.75	2.75	0.55
18 0109	100	51	2.7		6.2	3.5	1.296
18 0110	100	51	3.5		6.3	2.8	0.8
18 0111	100	51	4		7	3	0.75
18 0113	100	51	5		7.8	2.8	0.56
18 0115	100	51	6		8.2	2.2	0.366
18 0117	112	57	3		6.9	3.9	1.3
18 0118	112	57	4		7.2	3.2	0.8
18 0120	112	57	6		8.5	2.5	0.416
18 0122	125	51	4		8.5	4.5	1.125
18 0124	125	51	5		8.9	3.9	0.78
18 0126	125	51	6		9.4	3.4	0.566
18 0128	125	61	5		9	4	0.8
18 0130	125	61	6		9.6	3.6	0.6
18 0132	125	64	3.5		8	4.5	1.285
18 0133	125	64	5		8.5	3.5	0.7
18 0135	125	64	6		9.6	3.6	0.6
18 0137	125	71	6		9.3	3.3	0.55
18 0139	140	72	3.8		8.7	4.9	1.289
18 0140	140	72	5		9	4	0.8
18 0142	150	61	5		10.3	5.3	1.06
18 0144	150	61	6		10.8	4.8	0.8
18 0146	150	71	6		10.85	4.85	0.808
18 0148	160	82	4.3		9.9	5.6	1.302
18 0150	160	82	6		10.5	4.5	0.75
18 0152	180	92	4.8		11	6.2	1.291
18 0154	180	92	6		11.1	5.1	0.85
18 0156	200	102	5.5		12.5	7	1.272
19 0001	100	51	7	6.55	9.2	2.2	0.314
19 0002	125	61	8	7.5	10.9	2.9	0.362
19 0003	125	64	7	6.55	10	3	0.428
19 0004	125	64	8	7.5	10.6	2.6	0.325
19 0005	125	71	8	7.45	10.9	2.9	0.362
19 0006	125	71	10	9.3	11.8	1.8	0.18
19 0007	140	72	8	7.5	11.2	3.2	0.4
19 0008	150	61	7	6.55	11.8	4.8	0.685
19 0009	150	71	8	7.5	12.05	4.05	0.506
19 0010	150	81	8	7.5	12	4	0.5
19 0011	150	81	10	9.4	13.4	3.4	0.34
19 0012	160	82	10	9.4	13.5	3.5	0.35
19 0013	160	82	11	10.2	14.5	3.5	0.318
19 0014	180	92	10	9.4	14	4	0.4
19 0015	180	92	13	12.1	16.5	3.5	0.269
19 0016	200	82	8	7.5	14.2	6.2	0.775
19 0017	200	82	10	9.4	15.5	5.5	0.55
19 0018	200	82	12	11.25	16.6	4.6	0.383
19 0019	200	92	10	9.4	15.6	5.6	0.56
19 0020	200	92	12	11.25	16.8	4.8	0.4
19 0021	200	92	14	13.05	18.1	4.1	0.292
19 0022	200	102	8	7.5	13.6	5.6	0.7
19 0023	200	102	10	9.4	15.6	5.6	0.56
19 0024	200	102	12	11.25	16.2	4.2	0.35
19 0025	200	102	14	13.05	18.2	4.2	0.3
19 0026	200	112	12	11.25	16.2	4.2	0.35
19 0027	200	112	14	13.05	17.5	3.5	0.25
19 0028	200	112	16	14.8	19.8	3.8	0.237
19 0029	225	112	6.5	6.2	13.6	7.1	1.092
19 0030	225	112	8	7.5	14.5	6.5	0.812
19 0031	225	112	12	11.25	17	5	0.416
19 0032	225	112	16	14.9	20.5	4.5	0.281
19 0033	250	102	10	9.4	18	8	0.8
19 0034	250	102	12	11.25	19	7	0.583
19 0035	250	127	7	6.7	14.8	7.8	1.114
19 0036	250	127	8	7.5	16	8	1
19 0037	250	127	10	9.4	17	7	0.7
19 0038	250	127	12	11.25	19.3	7.3	0.608
19 0039	250	127	14	13.1	19.6	5.6	0.4
19 0040	250	127	16	14.9	21.8	5.8	0.362
no.:	De	Di	t	t'	l0	h0	h0/t
18 0079	70	35.5	4	3.75	5.8	1.8	0.45
18 0081	70	40.5	4	3.75	5.7	1.7	0.425
18 0083	70	40.5	5	4.7	6.4	1.4	0.28
18 0087	71	36	4	3.75	5.6	1.6	0.4
18 0091	80	31	4	3.75	6.1	2.1	0.525
18 0093	80	35.5	4	3.75	6.2	2.2	0.55
18 0098	80	41	4	3.75	6.2	2.2	0.55
18 0100	80	41	5	4.7	6.7	1.7	0.34
18 0104	90	46	5	4.7	7	2	0.4
18 0106	100	41	4	3.8	7.2	3.2	0.8
18 0108	100	41	5	4.7	7.75	2.75	0.55
18 0112	100	51	4	3.8	7	3	0.75
18 0114	100	51	5	4.7	7.8	2.8	0.56
18 0116	100	51	6	5.6	8.2	2.2	0.366
18 0119	112	57	4	3.75	7.2	3.2	0.8
18 0121	112	57	6	5.6	8.5	2.5	0.416
18 0123	125	51	4	3.8	8.5	4.5	1.125
18 0125	125	51	5	4.75	8.9	3.9	0.78
18 0127	125	51	6	5.65	9.4	3.4	0.566
18 0129	125	61	5	4.75	9	4	0.8
18 0131	125	61	6	5.6	9.6	3.6	0.6
18 0134	125	64	5	4.7	8.5	3.5	0.7
18 0136	125	64	6	5.6	9.6	3.6	0.6
18 0138	125	71	6	5.6	9.3	3.3	0.55
18 0141	140	72	5	4.7	9	4	0.8
18 0143	150	61	5	4.75	10.3	5.3	1.06
18 0145	150	61	6	5.7	10.8	4.8	0.8
18 0147	150	71	6	5.6	10.85	4.85	0.808
18 0149	160	82	4.3	4.15	9.9	5.6	1.302
18 0151	160	82	6	5.6	10.5	4.5	0.75
18 0153	180	92	4.8	4.6	11	6.2	1.291
18 0155	180	92	6	5.6	11.1	5.1	0.85
18 0173	200	82	5	4.8	10.5	5.5	1.1
18 0174	200	82	6	5.8	13	7	1.167
19 0041	200	82	8.5	8.1	14.5	6	0.706
19 0042	200	82	13	12.1	16.5	3.5	0.269
18 0157	200	102	5.5	5.3	12.5	7	1.272
19 0043	200	102	8.3	7.8	14.3	6	0.723
19 0044	200	102	9	8.6	14.6	5.6	0.622
19 0045	200	102	11	10.3	15	4	0.364
18 0175	200	112	6	5.8	12	6	1
19 0046	200	112	15	14	18	3	0.2
19 0047	225	112	9	8.45	15.5	6.5	0.722
19 0048	225	112	10	9.4	16.2	6.2	0.62
19 0049	225	112	10.8	10	16.5	5.7	0.528
19 0050	250	127	7.5	7	16.5	9	1.2
19 0051	250	127	9	8.45	16.6	7.6	0.844
19 0052	250	127	9.2	8.6	17.4	8.2	0.891
19 0053	250	127	10.5	9.9	18	7.5	0.714
19 0054	250	127	11	10.4	18.8	7.8	0.709
19 0055	250	127	13	12.2	19.6	6.6	0.508
19 0056	250	127	13.5	12.6	19.6	6.1	0.452
19 0057	250	127	14.5	13.6	20	5.5	0.379
19 0058	250	127	15	14.1	21	6	0.4
19 0059	250	127	16.8	15.65	22	5.2	0.31
19 0060	250	127	17.5	16.35	22	4.5	0.257
19 0061	250	127	18.5	17.3	23	4.5	0.243
19 0062	270	127	10.65	10	18	7.35	0.69
19 0063	270	142	22		26.9	4.9	0.223
19 0064	280	127	12	11.4	21.4	9.4	0.783
19 0065	280	127	19	18	25	6	0.316
19 0066	280	142	12	11.3	21	9	0.75
19 0067	280	142	15	14.1	21.4	6.4	0.427
19 0068	280	142	16.6	15.6	23.25	6.65	0.401
19 0069	280	142	17.45	16.4	23.9	6.45	0.37
19 0070	280	142	18	16.9	24	6	0.333
19 0071	280	142	18.9	17.8	24.6	5.7	0.302
19 0072	280	142	20.3	19.1	25.4	5.1	0.251
19 0073	280	142	22	20.65	26.35	4.35	0.198
19 0074	280	152	12.8	11.9	19.8	7	0.547
19 0075	280	152	15	14	21.4	6.4	0.427
19 0076	280	152	18.5	17.4	23.6	5.1	0.276
19 0077	300	127	12	11.3	21	9	0.75
19 0078	300	127	13	12.3	20.5	7.5	0.577
19 0079	300	127	14	13.3	21	7	0.5
19 0080	300	127	15.3		22.8	7.5	0.49
19 0081	300	127	16	15.2	24.3	8.3	0.519
19 0082	300	127	17	16.1	23.8	6.8	0.4
19 0083	300	127	17.4	16.45	22.65	5.25	0.302
19 0084	300	152	8.5	8.25	16.8	8.3	0.976
19 0085	300	152	10	9.4	20	10	1
19 0086	300	152	12	11.3	21	9	0.75
19 0087	300	152	13	12.2	22	9	0.692
19 0088	300	152	14	13.2	22	8	0.571
19 0089	300	152	14.5	13.6	22	7.5	0.517
19 0090	300	152	15	14.1	23	8	0.533
19 0091	300	152	15.5	14.6	23.5	8	0.516
19 0092	300	152	16.1	15.1	23.7	7.6	0.472
19 0093	300	152	16.5		23	6.5	0.394
19 0094	300	152	17	16	24.4	7.4	0.435
19 0095	300	152	18	16.8	25	7	0.389
19 0096	300	152	18.5	17.4	25	6.5	0.351
19 0097	300	152	19.5	18.3	26.2	6.7	0.344
19 0098	300	152	20	18.8	25.5	5.5	0.275
19 0099	300	152	20.5	19.3	26.5	6	0.293
19 0100	300	182	12	11.1	18	6	0.5
19 0101	320	172	8.1	7.6	16.3	8.2	1.012
19 0102	320	172	9	8.5	19	10	1.111
19 0103	320	172	13	12.2	20	7	0.538
19 0104	320	172	15	14.1	21	6	0.4
19 0105	340	172	9.2	8.65	19.4	10.2	1.109
19 0106	340	172	9.5	8.9	20.8	11.3	1.189
19 0107	340	172	10.5	9.9	22.5	12	1.143
19 0108	340	172	11	10.4	22.4	11.4	1.036
19 0109	340	172	11.5	10.8	22.9	11.4	0.991
19 0110	340	172	12.5	11.8	23	10.5	0.84
19 0111	340	172	13.5	12.7	23.5	10	0.741
19 0112	340	172	13.7	12.9	24.3	10.6	0.774
19 0113	340	172	14.2	13.3	24.4	10.2	0.718
19 0114	340	172	14.6	13.7	25.1	10.5	0.719
19 0115	340	172	15.3	14.4	24.7	9.4	0.614
19 0116	340	172	15.8	14.8	25.5	9.7	0.614
19 0117	340	172	16.2	15.2	25.6	9.4	0.58
19 0118	340	172	17	16	25.3	8.3	0.488
19 0119	340	172	17.3	16.3	26.1	8.8	0.509
19 0120	340	172	18	16.9	26	8	0.444
19 0121	340	172	20	18.7	28	8	0.4
19 0122	340	172	22	20.6	28	6	0.273
19 0123	360	182	15.5	14.6	23.5	8	0.516
19 0124	360	182	20	18.8	28.3	8.3	0.415
19 0125	360	182	21	19.7	28	7	0.333
19 0126	360	182	21.5	20.2	29.5	8	0.372
19 0127	360	182	23	21.6	30.2	7.2	0.313
19 0128	370	202	25	23.2	31.4	6.4	0.256
19 0129	370	202	26	24.2	32.8	6.8	0.262
19 0130	380	152	19	18	29	10	0.526
19 0131	380	192	13.5	12.7	26.2	12.7	0.941
19 0132	380	192	25	23.4	33	8	0.32
19 0133	380	202	12	11.5	25	13	1.083
19 0134	380	202	15	14.1	27	12	0.8
19 0135	380	212	18	16.7	27	9	0.5
19 0136	400	202	10	9.6	22	12	1.2
19 0137	400	202	12	11.3	26.5	14.5	1.208
19 0138	400	202	14	13.2	27	13	0.929
19 0139	400	202	16	15.1	28	12	0.75
19 0140	400	202	19	17.9	30	11	0.579
19 0141	400	202	20.3	19.1	31.1	10.8	0.532
19 0142	400	202	21.2	19.9	31.4	10.2	0.481
19 0143	400	202	22.5	21.2	32.5	10	0.444
19 0144	400	202	30	28.2	37.2	7.2	0.24
19 0145	440	212	18.5		32	13.5	0.73
19 0146	440	252	25	23.2	33	8	0.32
19 0147	450	202	25.5	24	34.1	8.6	0.337
19 0148	450	252	21	19.5	33	12	0.571
19 0149	450	252	25	23.3	33.8	8.8	0.352
19 0150	470	237	33	31	42	9	0.273
19 0151	480	252	20.3	19	33	12.7	0.626
19 0152	480	252	20.7		36.6	15.9	0.768
19 0153	500	202	37	35	44.4	7.4	0.2
19 0154	500	242	32	30	41	9	0.281
19 0155	500	252	19		34.5	15.5	0.816
19 0156	600	282	22		44	22	1
19 0157	600	282	24		46	22	0.917



 （返回顶部）

---

慕贝尔碟形弹簧实物照片

产品关键字：碟形弹簧 蝶形弹簧 碟簧
