1. 惟隆铣床直结式主轴生产厂家简介
惟隆科技股份有限公司成立于1999年，于2001年通过ISO-9002质量体系认证。惟隆具有资深的主轴设计经验，以专业制造团队作后盾，并购置精密机械设备、检测仪器及无尘洁净隔离式组装厂房等为基础，生产CNC车床主轴、铣床主轴、精密复合式加工中心机主轴等各系列精密主轴。惟隆与国内知名大厂、学术机构、研究单位进行辅导配合及技术合作，以加强组装、检验、测试设备，来强化公司内部ＱＡ训练，以确保质量的稳定。为扩大供货及服务能力及效率，已在大陆上海等地区设立发货及售服中心，以满足更广大客户的需求。

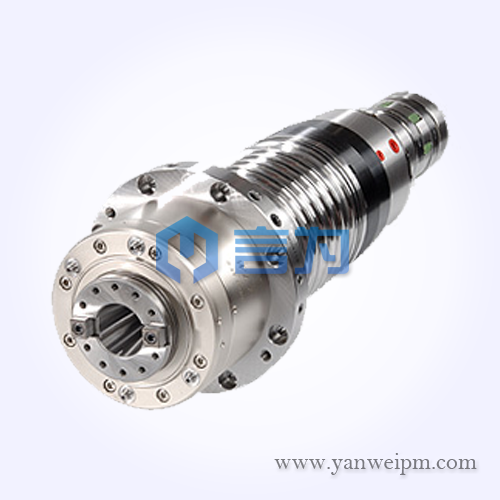

2. 惟隆铣床直结式主轴型号
2.1. 润滑方式：油脂润滑
2.2. 动平衡等级：G1(ISO 1940规范)
2.3. 温升：15℃
|
型號 |
主軸 |
轉速 |
前軸 |
前軸承 |
後軸承 |
軸端250min/ |
拉刀力 |
標準主軸 |
備 註 |
|
WD34E |
BT30 |
10,000~15,000 |
Ø45 |
70*2 |
70*2 |
8µm |
300 |
2.2(3.7)kw |
|
|
TF34E |
BT30 |
10,000~15,000 |
Ø45 |
70*2 |
70*2 |
8µm |
300 |
2.2(3.7)kw |
|
|
HL34E |
BT30 |
10,000~12,000 |
Ø45 |
70*2 |
70*2 |
8µm |
300 |
2.2(3.7)kw |
|
|
DS46E |
BT40 |
8,000~15,000 |
Ø60 |
70*2 |
70*2 |
8µm |
600 |
3.7(7.5)kw |
|
|
DF46E |
BT40 |
10,000~15,000 |
Ø65 |
70*2 |
70*2 |
8µm |
700 |
5.5(11)kw |
|
|
WD47E |
BT40 |
10,000~15,000 |
Ø70 |
70*2 |
70*2 |
8µm |
850 |
7.5(11)kw |
有HSK A63刀具 |
|
WD59E |
BT50 |
6,000~10,000 |
Ø90 |
70*2 |
70*2 |
8µm |
1750 |
11(18.5)kw |
|
|
DD59E |
BT50 |
6,000~10,000 |
Ø90 |
70*2 |
70*2 |
8µm |
1750 |
11(18.5)kw |
|
|
DD59I |
BT50 |
6,000~10,000 |
Ø90 |
70*3 |
70*2 |
8µm |
1750 |
11(18.5)kw |
|
|
ZD59E |
BT50 |
6,000~10,000 |
Ø90 |
70*2 |
70*2 |
8µm |
1750 |
11(18.5)kw |
|
|
ZD59I |
BT50 |
6,000~10,000 |
Ø90 |
70*3 |
70*2 |
8µm |
1750 |
11(18.5)kw |
|
|
HD5AA |
BT50 |
4,500 |
Ø100 |
NN*1 |
NN*1 |
8µm |
1750 |
15(26)kw |
|
|
WD5AC |
BT50 |
5,000~8,000 |
Ø100 |
70*4 |
70*2 |
8µm |
1750 |
15(22)kw |
|
|
WS5AA |
BT50 |
4,500 |
Ø100 |
NN*1 |
NN*1 |
8µm |
1750 |
15(26)kw |
|
|
WD5BA |
BT50 |
3,000 |
Ø110 |
NN*1 |
NN*1 |
8µm |
1750 |
15(37)kw |
|
|
WD5DA |
BT50 |
2,500 |
Ø130 |
NN*1 |
NN*1 |
8µm |
1750 |
15(37)kw |

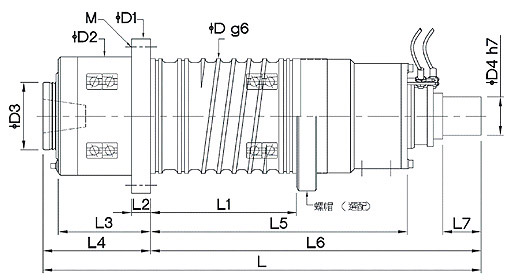

3. 惟隆铣床直结式主轴尺寸表
|
機種 |
ØD |
ØD1 |
ØD2 |
ØD3 |
ØD4 |
|
WD34E |
Ø100 |
Ø138 |
Ø110 |
Ø60 |
Ø24 |
|
TF34E |
Ø100 |
Ø138 |
Ø100 |
Ø60 |
Ø38 |
|
HL34E |
Ø100 |
Ø146 |
Ø110 |
Ø60 |
Ø38 |
|
DS46E |
Ø120 |
Ø164 |
Ø130 |
Ø78 |
Ø50 |
|
DF46E |
Ø140 |
Ø185 |
Ø140 |
Ø83 |
Ø50 |
|
WD47E |
Ø150 |
Ø202 |
Ø160 |
Ø88 |
Ø50 |
|
WD59E |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø50 |
|
DD59E |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø70 |
|
DD59I |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø70 |
|
ZD59E |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø70 |
|
ZD59I |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø70 |
|
HD5AA |
Ø190 |
Ø245 |
Ø200 |
Ø128.57 |
Ø50 |
|
WD5AC |
Ø200 |
Ø256 |
Ø210 |
Ø115 |
Ø50 |
|
WSSAA |
Ø200 |
Ø256 |
Ø196 |
Ø128.57 |
Ø50 |
|
WD5BA |
Ø240 |
Ø310 |
Ø235 |
Ø135 |
Ø70 |
|
WD5DA |
Ø260 |
Ø325 |
Ø250 |
Ø150 |
Ø80 |
|
機種 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
M |
|
WD34E |
535 |
133 |
20 |
91 |
105 |
294 |
430 |
35 |
6-M8-PCDØ120 |
|
TF34E |
370 |
163 |
20 |
40 |
45 |
270 |
325 |
30 |
6-M8-PCDØ120 |
|
HL34E |
406 |
137 |
20 |
71 |
96 |
245 |
310 |
30 |
6-M8-PCDØ120 |
|
DS46E |
535 |
165 |
20 |
112 |
127 |
312 |
408 |
50 |
6-M8-PCDØ146 |
|
DF46E |
535 |
234 |
24 |
45 |
65 |
373 |
470 |
50 |
8-M10-PCDØ160 |
|
WD47E |
585 |
195 |
25 |
135 |
155 |
332 |
430 |
50 |
8-M10-PCDØ180 |
|
WD59E |
800 |
220 |
35 |
170 |
200 |
462 |
600 |
56 |
8-M12-PCDØ220 |
|
DD59E |
810 |
220 |
35 |
170 |
200 |
439 |
610 |
65 |
8-M12-PCDØ220 |
|
DD59I |
810 |
220 |
35 |
170 |
200 |
439 |
610 |
65 |
8-M12-PCDØ220 |
|
ZD59E |
810 |
318 |
35 |
72 |
102 |
537 |
610 |
65 |
8-M12-PCDØ220 |
|
ZD59I |
810 |
318 |
35 |
72 |
102 |
537 |
610 |
65 |
8-M12-PCDØ220 |
|
HD5AA |
842* |
280 |
30 |
145 |
170 |
483 |
672 |
69 |
8-M12-PCDØ220 |
|
WD5AC |
845 |
220 |
30 |
188 |
220 |
512 |
625 |
50 |
8-M12-PCDØ230 |
|
WSSAA |
895 |
280 |
30 |
55 |
80 |
580 |
815 |
80 |
8-M12-PCDØ230 |
|
WD5BA |
910 |
380 |
35 |
60 |
70 |
723 |
840 |
72 |
12-M12-PCDØ285 |
|
WD5DA |
1015 |
430 |
43 |
99 |
120 |
628 |
895 |
154 |
8-M12-PCDØ300 |
4. 惟隆铣床直结式主轴规格书
|
|
